Resaltar:
Horno de placas de empuje de precisión
, Horno de placas de empuje confiable
, Componente electrónico horno de placas de empuje
Componente electrónico sinterizando placa de empuje horno preciso confiable

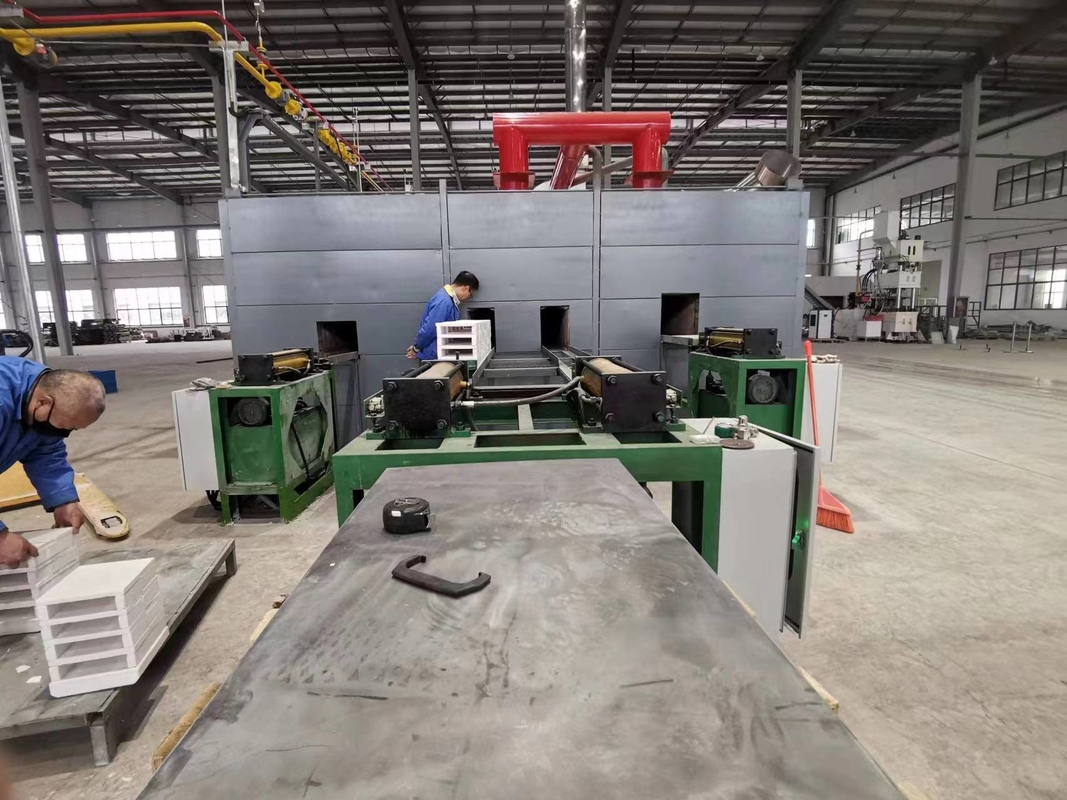

Horno de placa de empuje para la sinterización de componentes electrónicos: preciso y confiable
1. Breve descripción general
En el ámbito de la fabricación electrónica moderna, el horno de placa de empuje se ha convertido en una herramienta indispensable para la sinterización de componentes electrónicos. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.
El horno de placas de empuje, también conocido como horno de tipo empujador, funciona con un principio de flujo continuo.a menudo en forma de chips pequeños, condensadores, resistencias o sustratos cerámicos con materiales depositados, se colocan sobre placas de empuje especialmente diseñadas.Estas placas de empuje se empujan gradualmente a través del horno por un mecanismo mecánico de empuje.
La atmósfera dentro del horno también es un factor crítico. Dependiendo de la naturaleza de los componentes electrónicos y el proceso de sinterización, el horno puede llenarse con diferentes gases.en algunos casos, un gas inerte como el nitrógeno o el argón se utiliza para evitar la oxidación de los componentes durante la sinterización.Se puede introducir un gas reductor como el hidrógeno para facilitar ciertas reacciones químicas que son beneficiosas para el proceso de sinterización..
El diseño y el funcionamiento del horno de placas de empuje son altamente automatizados.y el caudal de gas en tiempo realEsta automatización no sólo garantiza resultados de sinterización consistentes y fiables, sino que también aumenta significativamente la eficiencia de producción, lo que la hace adecuada para la fabricación de productos electrónicos a gran escala.
2. Características
2.1 Control preciso de la temperatura
Una de las características más destacadas del horno de placa de empuje para la sinterización de componentes electrónicos es su capacidad para proporcionar un control de temperatura extremadamente preciso.El sistema de calefacción de zonas múltiples permite crear perfiles de temperatura complejosLa precisión de temperatura dentro de ± 1 °C puede lograrse en muchos hornos modernos de placas de empuje.Esta precisión es crucial ya que incluso pequeñas variaciones de temperatura pueden tener un impacto significativo en la calidad y el rendimiento de los componentes electrónicosPor ejemplo, en la sinterización de condensadores cerámicos, una temperatura incorrecta durante el proceso de sinterización puede dar lugar a valores de capacitancia inconsistentes.que es inaceptable en circuitos electrónicos de alto rendimiento.
2.2 Ambiente de calefacción estable
El diseño del horno de placa de empuje garantiza un entorno de calefacción estable. Los materiales de aislamiento utilizados en las paredes del horno son de alta calidad, lo que minimiza la pérdida de calor al entorno.Esto no sólo ayuda a mantener una temperatura constante dentro del horno, sino que también contribuye a la eficiencia energética- la distribución uniforme del calor en la cámara del horno, obtenida mediante una disposición cuidadosa de los elementos de calefacción,garantiza que todos los componentes electrónicos de las placas de empuje estén sujetos a las mismas condiciones de temperatura durante la sinterizaciónEsto es esencial para producir componentes con propiedades consistentes, que es un requisito clave en la industria electrónica.
2.3 Empuje suave - Movimiento de la placa
El mecanismo mecánico de empuje del horno de placas de empuje está diseñado para proporcionar un movimiento suave y constante de las placas de empuje.Esto es importante porque las paradas repentinas o los movimientos bruscos pueden causar una desalineación de los componentes electrónicos en las placas o incluso dañar componentes delicadosEl movimiento suave garantiza que los componentes avancen a través de la zona de calentamiento a una velocidad constante, siguiendo con precisión el perfil de temperatura-tiempo predefinido.el movimiento de la placa de empuje puede ajustarse para adaptarse a diferentes procesos de sinterizaciónPor ejemplo, para los componentes que requieren un tiempo de permanencia más largo a una determinada temperatura, la velocidad de empuje puede reducirse.
2.4 Atmosfera personalizable
Como se mencionó anteriormente, el horno de placas de empuje puede estar equipado con sistemas para controlar la atmósfera dentro del horno.Los fabricantes pueden elegir entre una variedad de gases o mezclas de gases en función de los requisitos específicos de los componentes electrónicos que se están sinterizandoPor ejemplo, en la sinterización de algunos componentes electrónicos a base de metales, se necesita una atmósfera reductora para evitar la oxidación y promover las reacciones químicas deseadas.La capacidad de controlar con precisión el caudal de gas y la composición mejora aún más la flexibilidad del horno, lo que permite optimizar el proceso de sinterización para diferentes tipos de componentes electrónicos.
2.5 Alta capacidad de producción
El funcionamiento de flujo continuo del horno de placa de empuje lo hace muy adecuado para la producción de gran volumen.y como un lote de componentes se mueve a través del hornoEn la zona de carga se puede cargar otro lote, lo que da como resultado un alto rendimiento, que es esencial para satisfacer las demandas a gran escala de la industria electrónica.el funcionamiento automatizado del horno reduce la necesidad de intervención manual, aumentando aún más la eficiencia de la producción y reduciendo el riesgo de defectos relacionados con errores humanos en los componentes sinterizados.
3Aplicaciones
3.1 Sinterización de condensadores cerámicos
Los condensadores cerámicos se utilizan ampliamente en circuitos electrónicos por su capacidad para almacenar y liberar energía eléctrica.Los condensadores cerámicos se fabrican generalmente a partir de una mezcla de polvos cerámicos y otros aditivosDurante la sinterización, las partículas cerámicas se unen, formando una estructura densa y homogénea.
El control preciso de la temperatura del horno de placas de empuje es esencial para lograr las propiedades dieléctricas deseadas de los condensadores cerámicos.etc.., tienen requisitos específicos de constante dieléctrica dependiente de la temperatura.los fabricantes pueden garantizar que los condensadores cerámicos sinterizados cumplan estos requisitosPor ejemplo, la temperatura de sinterización de los condensadores cerámicos X7R suele estar en el rango de 1200 - 1300 °C.El sistema de calefacción de múltiples zonas del horno de placas de empuje permite una rampa de calefacción lenta y controlada hasta esta temperatura, seguido de un tiempo de reposar a la temperatura máxima para garantizar la sinterización completa.El ambiente de calentamiento estable y el movimiento suave de la placa de empuje evitan cualquier grieta o deformación de los condensadores durante el proceso de sinterización, lo que da como resultado productos de alta calidad con valores de capacitancia consistentes.
3.2 Sinterización de resistencias
Las resistencias son otro componente electrónico fundamental, y el horno de placas de empuje juega un papel vital en su producción.película de carbonoEn el caso de las resistencias de película gruesa, que se utilizan ampliamente en microcircuitos híbridos,el proceso de sinterización en un horno de placas de empuje se utiliza para curar y densificar el material de la resistencia.
El material del resistor, que suele ser una mezcla de partículas conductoras, aglutinantes de vidrio y otros aditivos, se imprime en un sustrato cerámico.El horno de placa de empuje se utiliza para calentar el sustrato con el material de resistencia impresoEl perfil de temperatura en el horno está cuidadosamente diseñado para evaporar primero los disolventes en la pasta de la resistencia y luego sinterizar los materiales restantes.El control preciso de la temperatura asegura que las partículas conductoras forman un camino conductor estable y uniforme dentro de la resistenciaLa atmósfera personalizable en el horno también se puede utilizar para evitar la oxidación de las partículas conductoras basadas en metal durante el sinterización.Esto da como resultado resistencias con valores de resistencia precisos y baja tolerancia, que son esenciales para los circuitos electrónicos de alta precisión.
3.3 Sinterización de inductores
Los inductores se utilizan en circuitos electrónicos para almacenar energía en un campo magnético.el horno de placas de empuje se utiliza para la sinterizaciónLos inductores de ferrita se fabrican presionando polvos de ferrita en la forma deseada y luego sinterizándolos para aumentar su densidad y propiedades magnéticas.
El proceso de sinterización en el horno de placa de empuje se controla cuidadosamente para optimizar la permeabilidad magnética y la magnetización de saturación del material de ferrita.El perfil de temperatura en el horno está diseñado para promover el crecimiento de granos magnéticos dentro de la estructura de ferritaEl sistema de calefacción de zonas múltiples permite un ciclo de calefacción y refrigeración controlado, que es importante para lograr las propiedades magnéticas deseadas.la temperatura aumenta gradualmente hasta alcanzar un valor máximoEn la fase de enfriamiento, la temperatura de la ferrita es de aproximadamente 1000 a 1300 °C, dependiendo del tipo de material.la temperatura se controla cuidadosamente para evitar la formación de fases o tensiones no deseadas en la estructura de ferritaEl ambiente de calentamiento estable y el movimiento suave de la placa de empuje aseguran que los inductores se sinteren uniformemente, lo que resulta en valores de inductancia consistentes y un rendimiento de alta calidad.
3.4 Sinterización de sustratos de circuitos integrados
Los substratos de circuito integrado (IC) son las plataformas en las que se montan los chips de IC. Estos substratos generalmente están hechos de materiales cerámicos, como alumina o nitruro de aluminio.El horno de placa de empuje se utiliza para sinterizar estos sustratos cerámicos para lograr las propiedades mecánicas y eléctricas requeridas.
Durante el proceso de sinterización, el polvo de cerámica se forma primero en la forma deseada, a menudo a través de procesos como prensado o moldeo por inyección.El horno de placa de empuje se utiliza para calentar los sustratos verdes (sin sinterizados)El control preciso de la temperatura es crucial para garantizar que el sustrato cerámico tenga una densidad uniforme y un acabado superficial liso.Una superficie lisa es esencial para la unión adecuada de los chips IC al sustratoLa atmósfera personalizable en el horno puede utilizarse para evitar la oxidación del material cerámico y para controlar la composición química de la superficie.la alta capacidad de producción del horno de placas de empuje permite la producción en masa de sustratos de IC, para satisfacer las demandas a gran escala de la industria de semiconductores.
3.5 Sinterización de materiales de embalaje electrónico
Los materiales de embalaje electrónico, como los envases cerámicos o los compuestos metal-cerámicos, también se sinterizan mediante hornos de placas de empuje.proporcionar apoyo mecánico y aislamiento eléctrico.
En el caso de los envases cerámicos, el proceso de sinterización en el horno de placas de empuje se utiliza para densificar el material cerámico y mejorar su resistencia mecánica.El perfil de temperatura está cuidadosamente diseñado para garantizar que el paquete tenga las dimensiones y tolerancias adecuadas después de la sinterizaciónPara los compuestos metal-cerámicos, el proceso de sinterización en el horno se utiliza para unir las fases metálica y cerámica.La atmósfera personalizable se puede utilizar para controlar las reacciones de interfaz entre el metal y la cerámicaLa alta capacidad de producción del horno de placas de empuje permite la producción eficiente de grandes cantidades de materiales de embalaje electrónico.que es esencial para la producción en gran volumen de dispositivos electrónicos.
4. Preguntas frecuentes
4.1 ¿Cuál es el rango de temperatura típico para la sinterización de componentes electrónicos en un horno de placas de empuje?
El rango de temperatura varía según el tipo de componente electrónico y los materiales utilizados.la temperatura de sinterización puede variar entre 1000 y 1300°CPara algunos componentes o materiales basados en metales con puntos de fusión más bajos, la temperatura de sinterización puede estar en el rango de 500 - 900 °C.
4.2 ¿Cómo afecta la atmósfera del horno de placas de presión al proceso de sinterización?
La atmósfera en el horno puede tener un impacto significativo en el proceso de sinterización.Los gases reductores como el hidrógeno pueden utilizarse para promover ciertas reacciones químicasLa atmósfera incorrecta puede conducir a la oxidación, contaminación o reacciones químicas incorrectas.que pueden degradar la calidad de los componentes sinterizados.
4.3 ¿Se puede utilizar el horno de placas de empuje para sinterizar simultáneamente diferentes tipos de componentes electrónicos?
En algunos casos, es posible sinterizar diferentes tipos de componentes electrónicos simultáneamente en un horno de placas de empuje,siempre que sus perfiles de temperatura de sinterización y requisitos de atmósfera sean similaresSin embargo, si los requisitos son significativamente diferentes, no es aconsejable ya que puede conducir a resultados de sinterización sub-óptimos para uno o más de los tipos de componentes.
4.4 ¿Con qué frecuencia debe realizarse el mantenimiento del horno de placas?
La frecuencia de mantenimiento de un horno de placas de empuje depende de su uso.inspección del aislamiento para detectar pérdidas de calor, y garantizar el correcto funcionamiento del mecanismo de empuje, debe realizarse al menos una vez al mes. Además, se debe calibrar periódicamente el sistema de control de la temperatura,por lo general cada 3 - 6 meses, para garantizar una lectura precisa de la temperatura.
4.5 ¿Cuáles son los principales factores que pueden afectar a la calidad de los componentes electrónicos sinterizados en un horno de placas de presión?
Los factores principales incluyen la precisión de la temperatura, la uniformidad de la temperatura dentro del horno, la estabilidad del movimiento de la placa de empuje, la composición y la velocidad de flujo de la atmósfera dentro del horno,y la calidad de las materias primasCualquier desviación en estos factores puede dar lugar a defectos en los componentes sinterizados, como propiedades inconsistentes, agrietamiento o composición química incorrecta.
