Horno de túnel prefabricado de alto rendimiento de diseño modular

Prefabricado horno de túnel Eficiencia energética Diseño modular de alto rendimiento

Resumen general

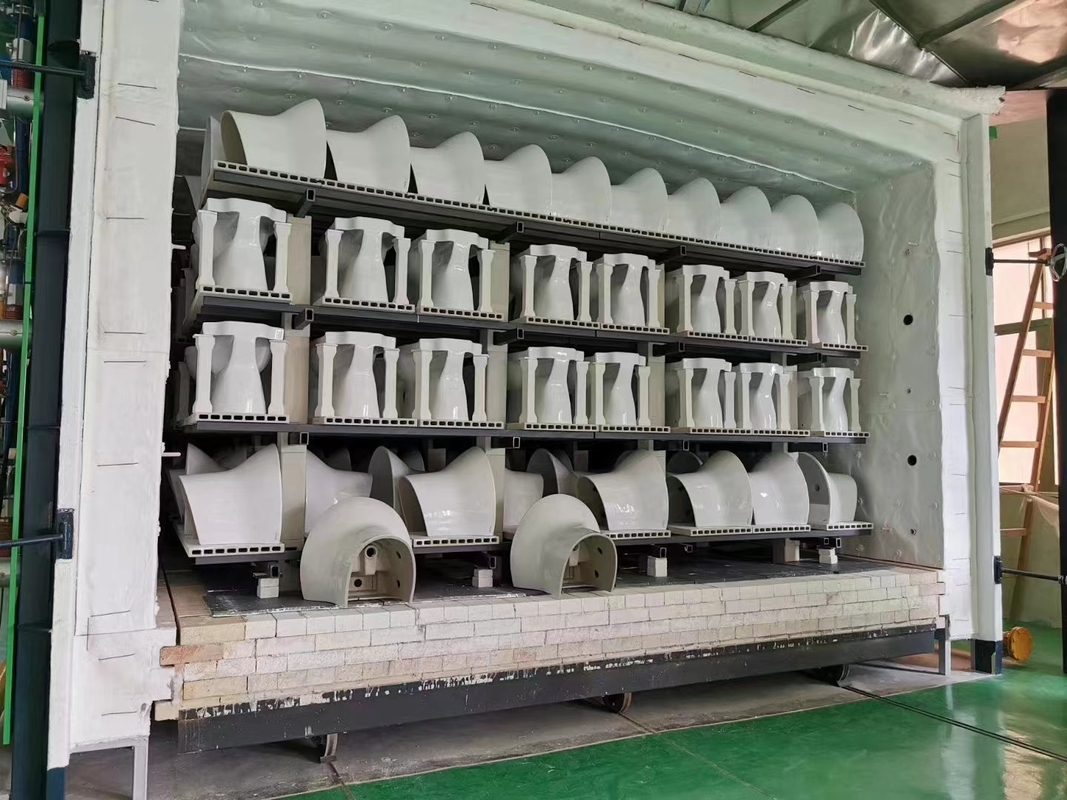

Un horno de túnel prefabricado es una instalación de procesamiento térmico avanzada utilizada en varias industrias para la producción continua de cerámica, ladrillos,y otros materiales que requieren tratamiento a altas temperaturasA diferencia de los hornos tradicionales, que se construyen in situ, los hornos de túnel prefabricados se ensamblan a partir de componentes prefabricados, lo que permite una instalación rápida y un mejor control de calidad.Estos hornos funcionan según el principio del intercambio de calor contracorriente, donde los productos se mueven a través de diferentes zonas de temperatura en una trayectoria lineal, optimizando la eficiencia térmica y la calidad del producto.Este diseño modular no sólo reduce el tiempo de construcción, sino que también ofrece flexibilidad en la personalización para satisfacer los requisitos de producción específicosLos hornos de túnel prefabricados son reconocidos por su eficiencia energética, distribución uniforme de la temperatura y su capacidad para manejar grandes volúmenes de productos de forma continua.

Estructura

La estructura de un horno de túnel prefabricado consta de varios componentes clave:

• Marco de acero: Proporciona el soporte estructural del horno, garantizando estabilidad y durabilidad.
• Los paneles aislados: Estos paneles prefabricados se ensamblan para formar las paredes y el techo del horno, ofreciendo un excelente aislamiento térmico para minimizar las pérdidas de calor.
• Sistema ferroviario: Un sistema de rieles continuos recorre el horno, facilitando el movimiento sin problemas de los carros que transportan los productos.
• Sistema de calefacción: Esto incluye quemadores o elementos eléctricos de calefacción distribuidos a lo largo de la longitud del horno, diseñados para crear diferentes zonas de temperatura para las diferentes etapas del proceso de cocción.
• Sistema de control: Sistemas de control avanzados monitorean y regulan la temperatura, la atmósfera y la velocidad de movimiento, garantizando condiciones óptimas para los productos.
• Agua de escape y ventilación: Los sistemas de escape y ventilación eficientes eliminan los gases y regulan el flujo de aire dentro del horno, manteniendo un ambiente interno uniforme.

Flujo del proceso

El funcionamiento de un horno de túnel prefabricado puede resumirse en los siguientes pasos:

• Carga de las mercancías: Las materias primas o los productos preformados se cargan en los carros en la entrada del horno.
• Zona de precalentamiento: Los productos entran en la zona de precalentamiento donde se elimina gradualmente la humedad residual para evitar el choque térmico.
• Zona de calefacción: En esta zona, la temperatura se eleva al nivel deseado para el proceso de cocción, generalmente entre 900 °C y 1400 °C dependiendo del material.
• Zona de remojo: Los productos se mantienen a la temperatura máxima para garantizar un calentamiento uniforme y una transformación completa de los materiales.
• Zona de enfriamiento: Se efectúa un enfriamiento gradual para evitar el agrietamiento o la deformación, preparando los productos para su manipulación y posterior transformación.
• Desembarque: Los productos terminados se descargan en la salida del horno, listos para su inspección y envasado.

Características

Los hornos de túnel prefabricados ofrecen varias características distintas:

• Eficiencia energética: El intercambio de calor y el aislamiento optimizados reducen el consumo de combustible.
• Distribución uniforme de la temperatura: Garantiza una calidad del producto constante en todo el lote.
• Alto rendimiento: Capaz de manejar grandes volúmenes de forma continua.
• Diseño modular: facilita el montaje, la expansión y el mantenimiento.
• Controles avanzados: Los sistemas automatizados mejoran la precisión y la fiabilidad.
• La flexibilidad: Adaptable a varios tipos de productos y escalas de producción.

Aplicaciones

Los hornos de túnel prefabricados son adecuados para una amplia gama de aplicaciones:

• Industria cerámica: Se utiliza para la cocción de baldosas, artículos sanitarios y materiales refractarios.
• Fabricación de ladrillos: Ideal para la producción en serie de diferentes tipos de ladrillos.
• Industria metalúrgica: Se emplean en el tratamiento térmico de metales y aleaciones.
• Industria química: Se utiliza para procesos que requieren entornos de alta temperatura controlados.
• Industria del vidrio: Apto para recocido y templado de productos de vidrio.
